S.A.C.C.T. 3000
Descrizione
Modulo Iniziale
È costituito da un Nastro a Tapparelle inclinato che consente un agevole scarico di un Carrello di Tabacco. Lateralmente il contenimento è garantito
da sponde sagomate. La velocità di trasferimento del prodotto verso lo scarico è regolabile in funzione della tipologia di utilizzo.
Modulo Intermedio
È costituito da Elementi Mobili Oscillanti idonei allo scioglimento del tabacco il quale cade su un nastro trasportatore a Tappeto veloce.
La zona degli Elementi Mobili è completata da una Tramoggia di Carico costruita con lamiere sagomate che guidano il prodotto fino allo scarico. Il tappeto
inclinato alimenta il Modulo Finale.
Modulo Finale
è costituito da una Tramoggia di Carico al cui interno sono disposti degli Elementi Mobili Oscillanti regolabili che distribuiscono uniformemente le foglie
di tabacco su un nastro trasportatore.Il nastro ha un primo tratto inclinato seguito da un tratto orizzontale che alimenta un secondo nastro mobile.
Il nastro mobile carrellato ha un movimento rettilineo alternante che consente lo scarico di foglie di tabacco uniformemente all’interno del cestone di
essiccamento. Il cestone viene ribaltato, tramite apposito dispositivo idraulico, su un carrello a rotaie e trasferito nella posizione di carico.
In questa posizione il suo peso grava su una bilancia elettronica programmabile, interfacciata col nastro di caricamento per consentire un riempimento
con lo stesso peso di ogni cestone.
Utilizzo
L’utilizzo è previsto in 2 configurazioni di seguito descritte:
Configurazione 1: Modulo Finale
è data dal solo Modulo Finale e quindi il carico viene eseguito con l’ausilio di pinze meccaniche.
Config. 2: Modulo Iniziale+Intermedio+Finale
Completando l’impianto con il Modulo Iniziale e il Modulo Intermedio posto a monte della Configurazione 1, si può utilizzare ogni tipo di Carrello per
alimentare la Macchina. è chiaro che in questo caso non si interviene manualmente sul prodotto.
Vantaggi
Un primo grosso vantaggio è la modularità nella realizzazione della Stazione Automatòca: ciò infatti garantisce l’adatàabilità alle più svàriate quantità produttive richieste. Altro vantaggio è che la Stazione Automatica fa sì che le foglie di tabacco, nel passaggio dal campo al cestone di essiccazione, non subiscano danneggiamenti dovuti a passaggi intermedi; questo consente di aumentare la qualità del prodotto e di diminuire la manodopera impiegata rispetto ad altri sistemi in uso. La versatilità si riscontra anche nei cestoni impiegati che possono essere di vario formato. Inoltre il sistema programmabile di pesatura e le velocità regolabili di tutti i dispositivi consentono di adeguare la macchina a tutte le esigenze di lavoro. L’impianto descritto può essere utilizzato per altri prodotti in foglie.
Modulo completo SACCT 3000

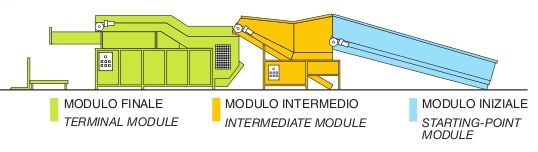

Schema modulo SACCT 3000
N.C.T. emo
Descrizione
Sviluppata sulla base dell'impianto SACCT 3000, ne sfrutta il principio di funzionamento. La macchina ha degli elementi mobili oscillanti presenti nella tramoggia di carico atti allo scioglimento del tabacco mentre in uscita possiede un nastrino reversibile che consente il riempimento alternato di due casseformi per il confezionamento dei telarini.
Utilizzo
È stata creata per soddisfare le esigenze di chi si è attrezzato per la raccolta meccanizzata ma ancora preferisce utilizzare i classici telarini con i relativi forni per l'essiccamento.
Vantaggi
Mantiene i vantaggi della stazione SACCT 3000 per quanto concerne le qualità del prodotto e le sue caratteristiche di lavorazione.
Modulo N.C.T. emo
A.R.C. f
Descrizione
Il ribaltatore è costruito in maniera semplificata, eliminando quindi alcuni componenti rispetto ai modelli superiori. Nell'utilizzo mantiene i vantaggi degli altri ribaltatori.
Vantaggi
Adatto per i produttori che hanno limitazioni negli spazi dedicabili al confezionamento cestoni e per chi deve effettuare piccole produzioni.
Modulo A.R.C. f
N.C.C. emo
Descrizione
Sviluppata sulla base dell'impianto SACCT 3000, ne sfrutta il principio di funzionamento. La macchina ha degli elementi mobili oscillanti presenti nella tramoggia di carico atti allo scioglimento del tabacco mentre in uscita, invece di un nastro mobile, ha degli ulteriori elementi mobili oscillanti che distribuiscono il tabacco uniformemente all'interno del cestone.
Utilizzo
Viene caricata con l'ausilio di pinze meccaniche.
Vantaggi
La macchina garantisce i vantaggi dell'impianto SACCT 3000 per quanto concerne la qualità del prodotto e le caratteristiche di lavorazione. Adatta per produttori di dimensione medio-piccola.
Modulo N.C.C. emo
A.R.C. s
Descrizione
È costituita da un telaio portante con alle estremità diue forche ribaltabili idraulicamente e due guide di scorrimento. Disposte centralmente al telaio vi sono 4 celle di pesatura, collegate ad un display elettronico. Due carrelli traslatori per cestoni.
Utilizzo
Questa attrezzatura oltre che essere in grado di movimentare cestoni di varie misure, può essere applicata a qualsiasi macchina per il confezionamento senza alcuna modifica. Con la sua semplicità di utilizzo permette di abbassare notevolmente i tempi di lavorazione ed il personale, e pertanto i costi di produzione.
Vantaggi
Il cestone vuoto posizionato sulle forche abbassate viene ribaltato sul carrello traslatore e spinto in posizione di caricamento, poggiando sul sistema di pesatura. Raggiunto il peso programmato, il cestone viene riportato sulle forche e ribaltato. Le operazioni vengono effettuate alternativamente a destra ed a sinistra.
Modulo A.R.C. s
N.C.1
Descrizione
Composto da un nastro trasportatore da 5 metri di lunghezza e 1.3 metri di larghezza, avente allo scarico un dispositivo a rullo. Fra il rullo (in materiale spciale) ed il nastro, abbiamo una distanza regolabile che permette lo scarico di frasame e polveri mentre, il prodotto cernito, viene confluito all'interno del cartone di confezionamento. Il nastro è montato su una struttura con ruote per consentirne lo spostamento.
Vantaggi
Il tabacco essiccato viene scaricato sul nastro. Due operatori disposti lateralmente effettuano la scelta del prodotto, scartando le foglie non idonee. All'estremità il dispositivo depara le polveri ed i frasami, dopodichè le foglie cernite finiscono all'interno del cartone di confezionamento.
Modulo N.C.1
N.C.2
Descrizione
È composto da un nastro trasportatore da 5 metri di lunghezza e 1.3 metri di larghezza, avente allo scarico un dispositivo a rullo. Fra il rullo (in materiale speciale) ed il nastro abbiamo una distanza regolabile che permette lo scarico di polveri e frasame, mentre il prodotto cernito viene confluito in un nastro bidirezionale montato trasversalmente al nastro principale. Il nastro trasversale dotato di convertitore confluisce il prodotto cernito su cartoni posti alle estremità, che vengono riempiti alternativamente. Il nastro è montato inclinato su una struttura con ruote per consentirne lo spostamento.
Utilizzo
Il tabacco essiccato viene scaricato sul nastro. Due operatori disposti lateralmenti effettuano la scelta del prodotto, scartando le foglie non idonee, mentre alle estremità il dispositivo separa le polveri ed i frasami dopodichè le foglie cernite cadono sul nastro trasversalmente.
Vantaggi
Eliminazione dei tempi morti.
Modulo N.C.2
N.C.C.
Descrizione
Costituito da un nastro trasportatore ad inclinazione e velocità regolabili ed un aspo livellatore regolabile in altezza rispetto al piano di scorrimento del prodotto. Il tabacco verde viene caricato sul nastro che lo trasporta verso il cestone di essiccamento. Incorporando l'aspo livellatore che ruota in senso inverso alla direzione del prodotto, lo distribuisce in modo uniforme per tutta la larghezza del nastro trasportatore. Allo scarico sul cestone, quindi, abbiamo una distribuzione omogenea. La regolazione in altezza dell'aspo livellatore consente ài variare la quantità di prodotto lavorato.
Vantaggi
Consigliabile per piccoli produttori di tabacco.
Modulo N.C.C.
